PlantUMLでシーケンス図を描く

PlantUMLでシーケンス図を描くためのコードです。

txtはUTF-8で保存します。

追記：「-tsvg」オプションでSVG画像形式で保存可能。

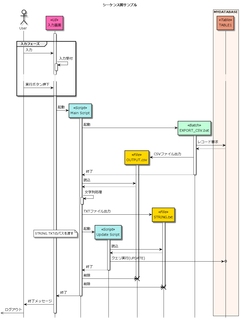

(1)シーケンス図.txt

@startuml
!include color.txt

title シーケンス図サンプル
actor User
participant "入力画面" as INPUT <<UI>> #HotPink
participant "Main Script" as MAIN <<Script>> #PaleTurquoise
participant "Update Script" as UPDSCR <<Script>> #PaleTurquoise
participant "OUTPUT.csv" as CSV<<File>> #Gold
participant "STRING.txt" as TXT <<File>> #Gold
participant "EXPORT_CSV.bat" as EXPORT <<Batch>> #C0FFD8

box "MYDATABASE" #SeaShell
participant "TABLE1" as TBL <<Table>> #DarkSalmon
end box

hide footbox
activate INPUT
|||
group 入力フェーズ
User -> INPUT : 入力
INPUT -> INPUT : 入力受付
activate INPUT
deactivate INPUT
'遅延
...
User -> INPUT : 実行ボタン押下
|||
end
|||

create MAIN
INPUT -> MAIN : 起動
activate MAIN
create EXPORT
MAIN -> EXPORT : 起動
activate EXPORT
EXPORT -> TBL : レコード要求
EXPORT <-- TBL :
create CSV
CSV <- EXPORT : CSVファイル出力
activate CSV
MAIN <-- EXPORT : 終了
deactivate EXPORT

'ページの分割
'||45||

'title シーケンス図サンプル(2/2)
MAIN -> CSV: 読込
MAIN <-- CSV:
MAIN -> MAIN : 文字列処理
activate MAIN
deactivate MAIN
create TXT
MAIN -> TXT : TXTファイル出力
activate TXT
create UPDSCR
MAIN -> UPDSCR: 起動
note left : STRING.TXTのパスを渡す
activate UPDSCR
TXT <- UPDSCR : 読込
TXT --> UPDSCR :
UPDSCR ->o TBL : クエリ実行(UPDATE)
MAIN <-- UPDSCR : 終了
deactivate UPDSCR
MAIN -> CSV : 削除
deactivate CSV
destroy CSV
MAIN -> TXT : 削除
destroy TXT
deactivate TXT
INPUT <- MAIN : 終了
deactivate MAIN

User <- INPUT : 終了メッセージ
[<<-User : ログアウト
deactivate INPUT
@enduml

(2) color.txt ファイル

skinparam {
  defaultFontName メイリオ

  NoteBorderColor #000000
  NoteBackgroundColor #ffffff
}
skinparam sequence {
  ArrowColor #000000
  LifeLineBorderColor #000000
  LifeLineBackgroundColor #ffffff
  ActorBorderColor #000000
  ActorBackgroundColor #ffffff
  ParticipantBorderColor #000000
  ParticipantBackgroundColor #ffffff
  ParticipantFontColor #000000

  BoxBorderColor #000000
  BoxBackgroundColor #ffffff
}

(3) PlantUML起動.bat ファイル

@ECHO on
::
:: PlantUML Execute
::

rem 使い方:batファイルにPlantUMLのtxtファイルをドラックアンドドロップする

SET GRAPHVIZ_DOT=C:\Program Files\PlantUML\graphviz\bin\dot.exe
SET CONFIG_FILE="C:\Program Files\PlantUML\config.txt"
SET PLANTUML_JAR="C:\Program Files\PlantUML\plantuml.jar"
java -jar %PLANTUML_JAR% -config %CONFIG_FILE% -charset UTF-8 %*

参考サイト：PlantUMLでUML図を描く
